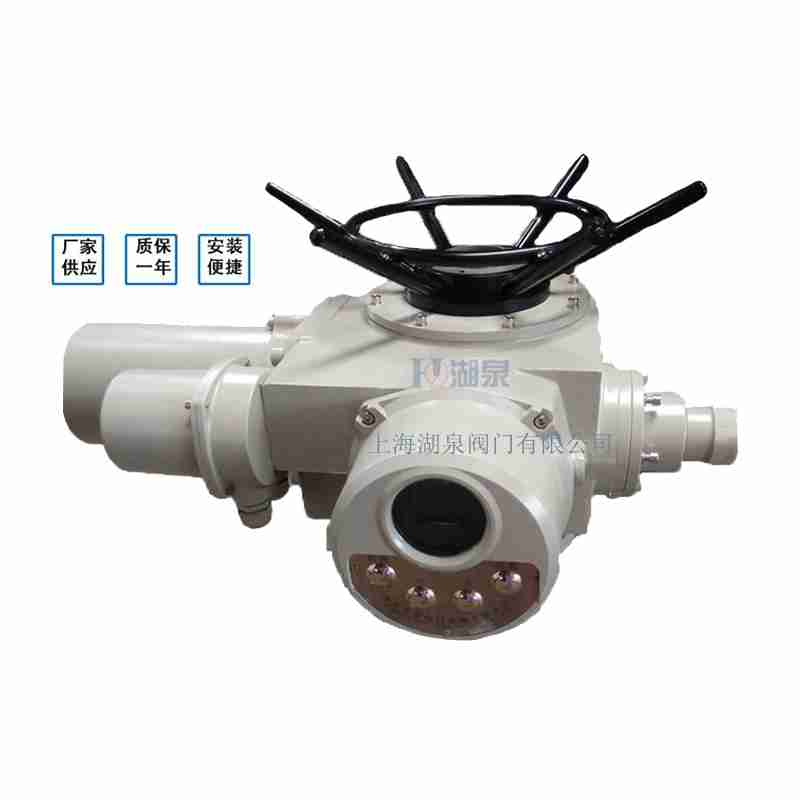

上海湖泉閥門集團有限公司 DZW 型號 DZW120-24W DZW120-24W多回轉電動裝置概述: DZW120-24W多回轉電動裝置,簡稱為Z型電裝,是閥門實現開啟、關閉或調節控制的驅動設備。Z型電裝適用于閘閥、截止閥、隔... 特點：1、 全中文顯示：一體化多回轉電動執行器視窗采用高清晰LCD數字、全中文及標示符液晶顯示屏。2、 相序自動糾正：執行機構旋向可自由設定，也可自由校正電源相序。3、 缺相保護：具有電源缺相保護功能。4、 控制模式：常規遠方控制信號采用4~20mA模擬量信號控制，提供4~20mA信號反饋（可提供特殊量控制）。遠方控制信號、反饋信號均與內部實現電氣隔離。5、 禁動延時保護：避免或減少了機械部分由于慣性承受的反作用力。此保護功能同時適用于現場控制方式和遠控控制方式。6、 電子互鎖保護：在一個指令正在執行且保持有效，再施加另一個反向控制指令時（即兩個指令同時存在并有效），此時電動執行器將停執行完個指令后再執行下一個指令。7、 瞬間過力矩保護：當開或關向力矩瞬間被頂開，閥門將停下不動作，即使力矩開關瞬間頂開后閉合，閥門仍不會動作，只有向反向動作一下，即可解除過力矩保護。8、 現場遠控切換：現場遠控可自由切換，使用戶調試、維護方便快捷。

執行器主要的產品型號：

Z10-24W，Z15-24W，Z20-24W，Z20-18W，Z30-24W，Z30-18W，Z45-24W，Z60-24W，Z90-24W，Z120-24W，Z180-18W，Z250-18W，Z350-18W

DZW10，DZW15，DZW20，DZW30，DZW45，DZW60，DZW90，DZW120，DZW180，DZW250，DZW350

系列閥門電動裝置為雙位閥電驅動裝置，適用于閥瓣做直線運動的閥門，如截止閥、閘閥、節流閥、隔膜閥等。與二級減速裝置組合后，也可用于閥瓣做旋轉運動的閥門，如球閥、蝶閥等。產品通過型式試驗和萬次壽命試驗，其性能指標達到JB/T8528-1997標準的各項要求。輸出轉矩從25N·m到400N·m（分三個機座號），輸出轉速有12、18、24、30、36、42、48、60r/min八種可供選擇。手動速比均為1：1。可提供轉矩型和推力型兩種連接尺寸，分別符合標準JB2920和標準ISO5210。行程控制器可擴充到四個位置（開、關、中1、中2）。閥位變送器（4～20mA電流輸出）作為附件供選用。

Z型電動裝置由電機、減速機構、力矩控制機構、行程控制機構、開度指示機構、手-電動切換機構、手輪及電氣部分組成。

注意：隔爆型電氣部分增加了隔爆面結構，并采用隔爆型接線盒和YBDF隔爆型閥門用電動機，安裝、調試和維護時，不可損傷隔爆面，不得在爆炸環境下拆去與電氣有關的箱蓋或帶電操作，打開電氣箱蓋前必須先切斷電源，重裝時蓋嚴緊固以保證隔爆型能！

Z20-24W Z型閥門電動裝置故障及排除方法

序號	故 障	原 因	排除方法
1	電機起不動	1. 電源線脫開 2. 控制線路故障 3. 行程或力矩控制機構失靈	1. 檢查電源線 2. 排除線路故障 3. 排除行程或力矩控制機構故障
2	輸出軸旋向不符合規定	電源相序接反	調換任意兩電源線
3	電機過熱	1. 連續工作時間太長 2. 一相線斷開	1. 停止運行,使電機冷卻 2. 檢查電源線
4	運行中電機停轉	1. 閥門有故障 2. 電動裝置過載，力矩控制機構動作	1. 檢查閥門 2. 增大整定轉矩
5	閥門到位后電機不停轉或燈不亮	1. 行程或力矩控制機構有故障 2. 行程控制機構調整不當	1. 檢查行程或力矩控制機構 2. 重新調整行程控制機構
6	遠方無閥位信號	1. 電位器齒輪緊定螺釘松動 2. 遠傳電位器故障	1. 擰緊電位器齒輪緊定螺釘 2. 檢查更換電位器

行程控制機構 由十進位齒輪和微動開關組成， 簡稱計數器。其工作原理是由減速箱內的一主動小齒輪（Z=8）帶動計數器工作。如果計數器按閥門開或關的位置已調好，當計數器隨輸出軸轉到預先調整好的 位置（圈數）時，則凸輪將被轉動90度，壓迫微動開關工作，切斷電源，電機停轉， 以實現對電動裝 置行程（轉圈數）的控制。為了控制較多轉圈的閥門，可調整凸輪轉180度或270度再迫使微動開關動作。   控制模塊 一體化整體型、調節型閥門電動裝置電氣控制器設有電源控制模塊，具有相序自動調整功能，對用戶接入的三相電源能進行自動識別和自動調整，始終***電動裝置開關方向被正確執行，同時具有缺相保護功能。切換到“ 現場”時，遠方開關無效，反之亦然。提供遠方操作狀態、故障信號無緣觸點。功能板提供4- 20mA閥位反饋信號， 供集控室指示閥位。     體開關型功率控制器接受“開”、“關”、“停”信號，可使用閥門停在任意開度狀態。    整體調節型功率控制器接受遠方4-20mA信號，自動調節閥門開度。
