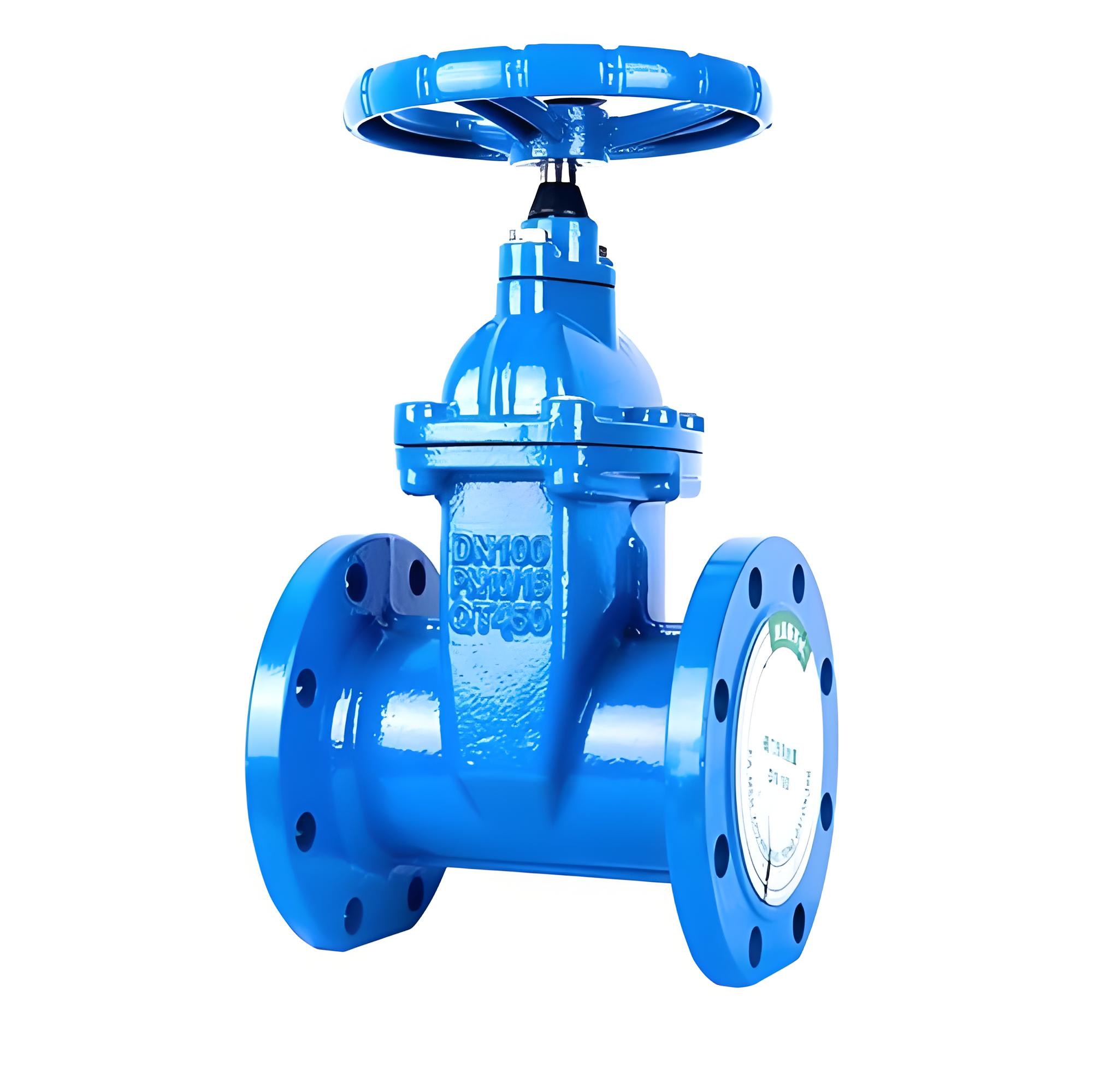

產品名稱：手動軟密封閘閥(Z45X-10Q) DN150[ 2024-09-23 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、手動軟密封閘閥(Z45X-10Q) DN150產品介紹

‌手動軟密封閘閥是一種常用的閥門類型，具有良好的密封性能、操作簡便和耐腐蝕性強的特點。‌軟密封閘閥主要由閥體和首輪、閘板等組成，軟密封閘閥主要應用在建筑領域、消防、自來水公司等領域或場景下。軟密封閘閥在建筑領域下使用可以防止水流回流，在消防場景下使用可以防止如遇突發情況閥門無法正常工作，在自來水公司場景下可以防止水流無法正常排放。具有一定的耐腐蝕、重量輕、整體包膠等特點，廣泛應用于工業、水利建筑、自來水公司、污水廠等方面，以提高密封面以及閥門與閥板間壓力的自動平衡，保障閥門可以理想達到理想的止水效果。

二、手動軟密封閘閥(Z45X-10Q) DN150產品優點

1‌、良好的密封性能‌：閥門的閥瓣與閥座緊密貼合，能夠有效防止介質泄漏，確保管道系統的安全運行。 ‌
2、操作簡便‌：閥門采用手動操作方式，只需通過旋轉閥桿即可實現閥門的開閉，操作簡單方便，無需依賴外部動力。
3‌、耐腐蝕性強‌：閥體和閥蓋采用耐腐蝕材料制成，能夠耐受一些腐蝕性介質的侵蝕，延長閥門的使用壽命。
4、結構簡單‌：手動軟密封閘閥的結構相對簡單，由較少的部件組成，安裝和維修方便，降低了使用成本。
此外，手動軟密封閘閥還具有多種材質選項，如灰鑄鐵、球墨鑄鐵等，適用于不同的工作壓力和溫度范圍，廣泛用于工業領域的流體控制中‌。

三、手動軟密封閘閥(Z45X-10Q) DN150產品性能參數

壓力等級	1.0mpa、1.6mpa、2.5mpa
閥體耐壓	1.5mpa、2.4mpa、3.75mpa
密封試驗	1.1mpa、1.76mpa、2.75mpa
工作溫度	0～80℃
適用介質	水、油、蒸氣等

四、手動軟密封閘閥(Z45X-10Q) DN150產品零件材料

序號	名稱	材料	序號	名稱	材料
1	閥體	球墨鑄鐵	8	止推墊	錫青銅
2	閘板	球墨鑄鐵外覆epdm	9	軸套	錫青銅
3	螺栓	鍍鋅	10	螺栓	鍍鋅
4	密封圈	nbr	11	軸蓋	球墨鑄鐵
5	閥蓋	球墨鑄鐵	12	防塵罩	nbr
6	閥桿	不銹鋼	13	手輪	鑄鐵
7	“o”形密封圈	nbr	14	緊固螺母	鍍鋅

公稱通徑（dn）	結構長度	h	螺栓
			10kg				16kg				參考重量kg
			螺孔中心圓直徑d	螺栓孔徑	數量	螺紋規格	螺孔中心圓直徑d	螺栓孔徑	數量	螺紋規格	參考重量kg
40	165	170	110	19	4	m16	110	19	4	m16	7
50	178	185	125	19	4	m16	125	19	4	m16	9
65	190	205	145	19	4	m16	145	19	4	m16	12
80	203	310	160	19	8	m16	160	19	8	m16	20
100	229	340	180	19	8	m16	180	19	8	m16	27
150	267	430	240	23	8	m20	240	23	8	m20	50
200	292	520	295	23	8	m20	295	23	12	m20	80
250	330	545	350	23	12	m20	355	28	12	m24	120
300	356	660	400	23	12	m20	410	28	12	m24	160
400	406	915	515	28	16	m24	525	31	16	m27	280
500	457	1110	620	28	20	m24	650	34	20	m30	450
