產品名稱：dn125鑄鋼電動法蘭截止閥[ 2021-10-26 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、 dn125鑄鋼電動法蘭截止閥產品介紹

上海湖泉閥門集團有限公司生產的 dn125鑄鋼電動法蘭截止閥廣泛應用于石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。電動截止閥驅動方式有手動、齒輪傳動、電動、氣動等，是靠旋轉閥戀來使閥門暢通或閉塞。截止閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到的應用。dn125鑄鋼電動截止閥它有著自身結構所的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小，這樣可減小所配執行器的規格。配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷。

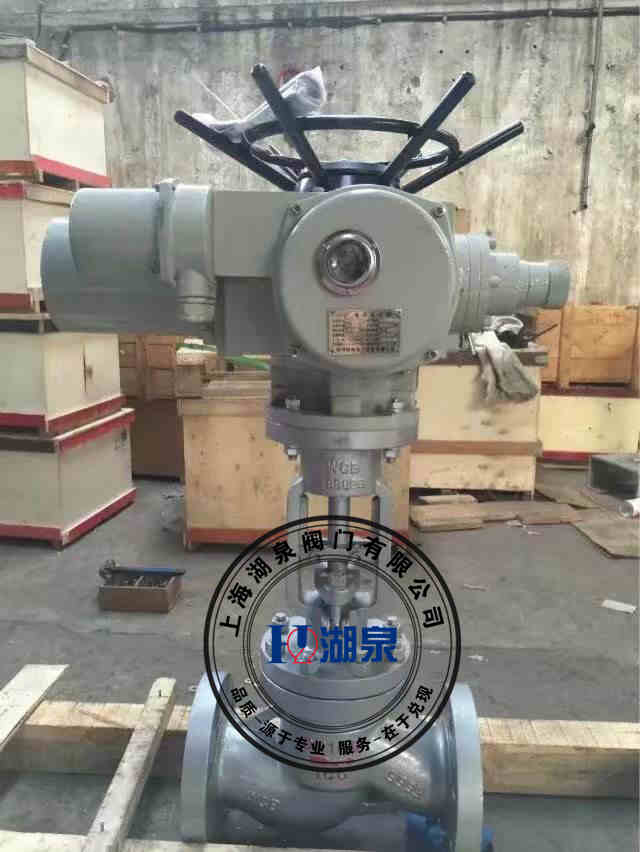

dn125鑄鋼電動法蘭截止閥

二、 dn125鑄鋼電動法蘭截止閥根據通道方向分類

1）直通式截止閥;
2）直流式截止閥;
在直流式或Y形截止閥中，閥體的流道與主流道成一斜線，這樣流動狀態的破壞程度比常規截止閥要小，因而通過閥門的壓力損失也相應的小了。
3）角式截止閥;
在角式截止閥中，流體只需改變一次方向，以致于通過此閥門的壓力降比常規結構的截止閥小。
4）柱塞式截止閥;
這種形式的截止閥是常規截止閥的變型。在該閥門中，閥瓣和閥座通常是基于柱塞原理設計的。閥瓣磨光成柱塞與閥桿相連接，密封是由套在柱塞上的兩個彈性密封圈實現的。兩個彈性密封圈用一個套環隔開，并通過由閥蓋螺母施加在閥蓋上的載荷把柱塞周圍的密封圈壓牢。彈性密封圈能夠更換，可以采用各種各樣的材料制成，該閥門主要用于“開”或者“關”，但是備有特制形式的柱塞或特殊的套環，也可以用于調節流量。

三、 dn125鑄鋼電動法蘭截止閥主要應用規范

設計與制造		GB/T12235
連接端尺寸	結構長度	GB/T12221
	法蘭尺寸	JB/T79
檢驗與試驗		JB/T9092
材料	碳鋼	GB/T12229
	不銹鋼	GB/T12230
	合金鋼	Q/ZB66
標志		GB/T12220
供貨		JB/T7928

四、 dn125鑄鋼電動法蘭截止閥要零件材料

產品名稱	J941H型電動截止閥
產品型號	J941H-25C
公稱通徑	DN15-DN500
壓力范圍	2.5MPa
閥體材質	鑄鋼

型號	J941h-40C/P/R J941Y- 40C/P/R
公稱通徑DN	PN 4 . 0 Mpa								WT ( KG )
公稱通徑DN	L	D	D1	D2		Z-Φd	H	D0	J 41	J 941
15	130	95	65	45	16	4 -Φ14	233	120	4 . 5	5 . 2
20	150	105	75	55	16	4 -Φ14	275	140	5	7 . 1
25	160	115	85	65	16	4 -Φ14	285	160	7	8 . 1
32	180	135	100	78	18	4 -Φ18	302	180	9	11 . 8
40	200	145	110	85	18	4 -Φ18	355	200	12	16 . 5
50	230	160	125	100	20	4 -Φ18	373	240	24	24
65	290	180	145	120	22	8-Φ18	408	280	33	33
80	310	195	160	135	22	8-Φ18	436	320	44	44
100	350	230	190	160	24	8-Φ23	480	360	60	60
125	400	270	220	188	28	8-Φ25	558	400	89	93
150	480	300	250	218	30	8-Φ25	611	400	98	102
200	600	375	320	282	38	12-Φ30	720	400	170	175
