產品名稱：襯膠蝶閥D371J-10Q DN350（法蘭間對夾間距105mm）[ 2024-09-14 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

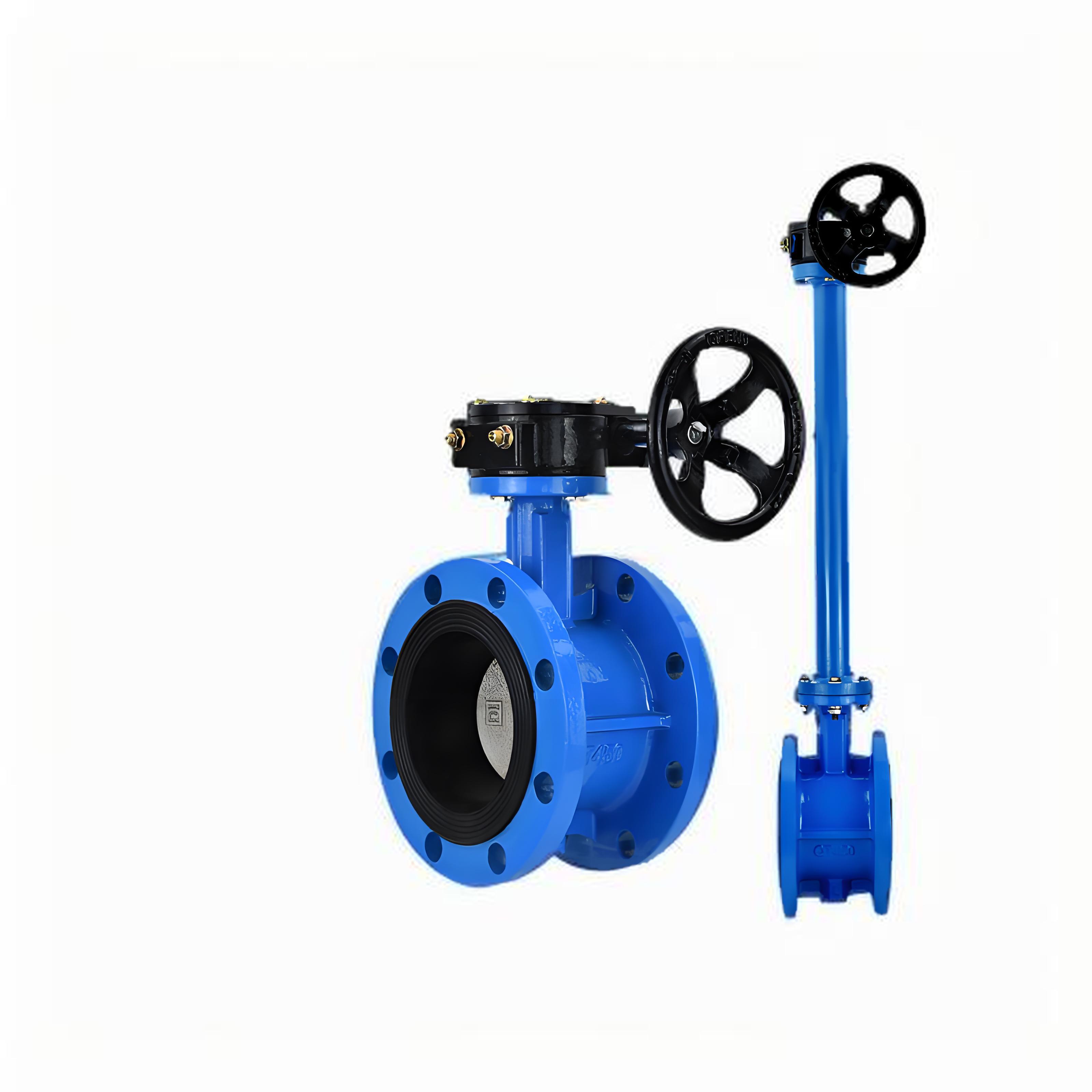

一、襯膠蝶閥D371J-10Q DN350產品介紹
指通過高溫的方式將橡膠與蝶閥中的閥體硫化成體，按連接方式一般分為法蘭式與對夾式，并可根據不同工況的使用要求選擇不同性能的密封結構（全襯膠和半襯膠蝶閥），以滿足在不樣的應用場所下保證襯膠蝶閥能夠正常的使用。襯膠蝶閥不僅具有防腐、耐磨、無毒、防霉等特點，并且有可靠的密封性能。適用于各種不同類型工業管道中液體和氣體（包括蒸氣）等介質的輸送，以及弱腐蝕性流體介質的使用工況當中，做開關兩位控制或介質流量大小調節。工作溫度一般不超過180℃，公稱壓力≤1.6MPa，廣泛應用于食品、醫藥、化工、石油、電力、輕紡、造紙等場所。

二、襯膠蝶閥D371J-10Q DN350產品介紹
1‌、流阻較小‌：襯膠蝶閥的流阻較小，能夠有效減少能量消耗和管路堵塞的幾率。橡膠內襯與閥瓣緊密貼合，形成一圈密封圈，防止介質在閥門開啟時泄漏。同時，橡膠內襯的彈性使得閥門在關閉時順利通過，減少了流體阻力，降低了能量消耗。此外，橡膠內襯還能有效防止固體顆粒在流通過程中沉積在閥座和閥瓣上，從而減少管路堵塞的可能性‌。

2、襯膠‌耐腐蝕性能強‌：襯膠蝶閥的內襯采用橡膠材料，如天然橡膠、丁腈橡膠等，這些橡膠材料具有優異的耐腐蝕性能。在面對化工、石油、電力等行業的強酸、強堿、高溫等苛刻環境時，襯膠蝶閥能夠保持良好的使用性能和較長的使用壽命。橡膠內襯有效地阻擋各種化學物質的侵蝕，保護閥門內部的金屬件不受腐蝕‌。

3、切斷力和密封性能高‌：襯膠蝶閥具有較高的切斷力和密封性能，能夠有效減少滲漏和污染的可能性。在閥門關閉時，橡膠內襯與閥座緊密貼合，形成一圈密封圈，阻止介質從閥門內部泄漏出來。同時，金屬蝶板提供較強的切斷力和剛性，確保閥門的密封性能和穩定性，減少滲漏和污染的風險‌。

‌4、廣泛適用于不同領域‌：襯膠蝶閥廣泛應用于化工、石油、電力、制藥、食品等行業，滿足各種不同工況的使用需求，如強酸、強堿、高溫、低溫等。在這些行業中，襯膠蝶閥能夠用于控制蒸汽和水的流通，輸送各種食品原料的管道系統等‌。
三、襯膠蝶閥D371J-10Q DN350技術參數

公稱通徑‌（DN）：25~1200mm ‌
公稱壓力‌（PN）：0.6、1.0、1.6MPa ‌
試驗壓力‌：強度試驗0.9、1.5、2.4MPa；
密封試驗0.66、1.1、1.76MPa ‌
適用介質‌：空氣、水、污水、蒸汽、煤氣、油品等 ‌
驅動形式‌：手動、蝸桿蝸輪傳動、氣傳動、電傳動

公稱通徑(DN)	L	D1	D	z-φd	H	H0	A	B
50	43	125	165	4-18	63	315	180	65
65	46	145	185	4-18	70	330	180	65
80	46	160	200	8-18	83	390	245	72
100	52	180	220	8-18	105	431	245	72
125	56	210	250	8-18	115	455	245	72
150	56	240	285	8-22	137	626	355	93
200	60	295	340	8-22	164	720	350	93
250	68	350	395	12-22	206	800	550	350
300	78	400	445	12-22	230	860	600	350
350	78	460	505	16-22	248	883	600	350
400	102	515	565	16-26	289	972	600	350
450	114	565	615	20-26	320	1043	750	380
500	127	620	670	20-26	343	1098	750	380
600	154	725	780	20-30	413	1236	750	380
700	165	840	895	24-30	478	1431	750	380
800	190	950	1015	24-33	525	1488	750	380
